COG Modülü
2012 yılında kurulan Shenzhen Enrich Electronics Co., Ltd, Ar-Ge, tasarım, üretim, satış ve servisi entegre eden akıllı terminal LCD ekranların üreticisi ve çözüm sağlayıcısıdır. Segment LCD, grafik LCD ve renkli TFT LCD, OLED ekran içeren monokrom LCD ekran üretmeye kararlıyız.
Neden Bizi Seçmelisiniz?
Özelleştirme Hizmeti
Her ürünü müşterilerimizin özel gereksinimlerini karşılayacak şekilde titizlikle tasarlayıp uyarlayarak, son derece kişiselleştirilmiş kişiselleştirme hizmetleri sunuyoruz ve her ürünün benzersiz ihtiyaçlarını karşılamasını sağlıyoruz.
Kalite Kontrol
Sağlam, güvenilir ve endüstri standartlarını karşıladıklarından emin olmak için tüm ürünlerin sevkıyattan önce çok sayıda zorlu teste ve eskime testlerine tabi tutulduğu sıkı bir kalite kontrol sistemi uyguladık.
Gelişmiş Ekipmanlar
Şirketimiz, 9 COG birleştirme hattı, 8 LCD modül montaj hattı, 10 arka ışık montaj hattı, 6 COB yapıştırma hattı, 10 otomatik TFT modül üretim hattı, 8 otomatik içeren son teknoloji üretim tesisleri ve geniş üretim alanı ile donatılmıştır. polarizör üretim hatları ve 1 SMT üretim hattı, verimli ve yüksek kaliteli üretim süreçleri sağlar.
Profesyonel Ekip
Kapsamlı alanlar arası uzmanlığa ve teknik yeteneklere sahip, çeşitli sektörlerdeki müşterilere profesyonel teknik danışmanlık ve kapsamlı çözümler sunabilen deneyimli bir mühendislik ekibimiz var.

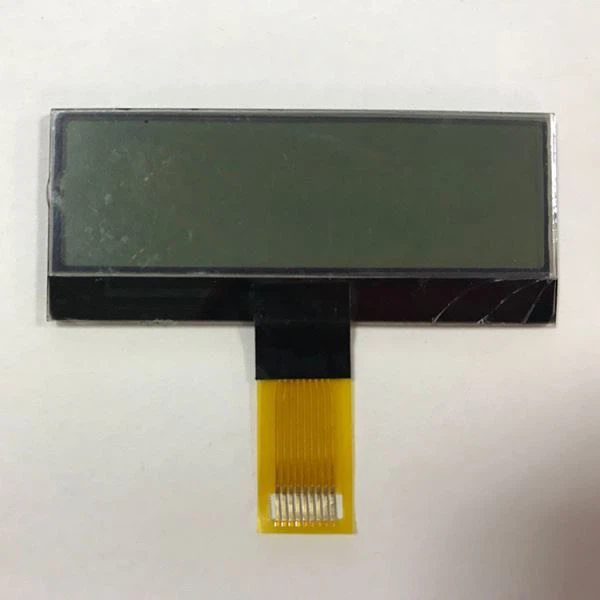

Özel COG Modülü
Deneyimli ekibimiz, farklı teknolojilerin entegre bir şekilde elinize montajıyla doğru çözümü geliştirebilir.
Görüntü Teknolojileri
● Ekran türü: TN, HTN, STN, FSTN ve VA
● Geçirgen, transflektif ve yansıtıcı polarizörler
● Pozitif ve negatif modlar
● ITO cam kalınlığı: {{0}},4 mm, 0,55 mm, 0,7 mm ve 1,1 mm
● Statik sürüş modu ve dinamik sürüş modu
● Şekiller: Yuvarlak, dikdörtgen, sekizgen ve açık delikler
● Görüş açısı: Saat 12 Yönü, Saat 3 Yönü, Saat 6 Yönü, Saat 9 Yönü ve tam görüş açısı
● Arka plan rengini özelleştirme: Gri, mavi, sarı-yeşil, siyah vb.
Montaj Hizmetleri
● Serigrafi: Siyah maske, kırmızı, yeşil, mavi, çok renkli baskı
● Dokunmatik çözümler: Tek taraflı ITO film dokunmatik teknolojisi ve çift taraflı ITO film dokunmatik teknolojisi
● Şirket içi arka ışık düzeneği
● Özelleştirilebilir PCBA ve metal çerçeve
● Yer paylaşımlı dirençli veya kapasitif dokunmatik ekranla entegrasyon
● Yüzey işleme: Güçlendirilmiş cam, elektrostatik önleme, UV filtreli polarizör
● Arayüz: I2C, SPI
● Bağlantı: PIN, FPC
COG Modülü Özellikleri
Arayüz Pin İşlevi
|
Pim No. |
Sembol |
Pim Türü |
Tanım |
|
1 |
VSS |
P |
Topraklama pimi. |
|
2 |
VDD (Türkçe) |
P |
Çekirdek mantık işlemi için güç kaynağı. |
|
3 |
NC |
|
Bağlantı yok |
|
4 |
D/C# |
I |
Bu pin MCU'ya bağlanan Veri/Komut kontrol pinidir. |
|
5 |
R/W# |
I |
Bu pin MCU arayüzüne bağlanan okuma/yazma kontrol giriş pinidir. |
|
6 |
E |
I |
Bu pin MCU arayüz girişidir. |
|
7~14 |
DB0~DB7 |
I/O |
Bu pinler MCU veri yoluna bağlanan çift yönlü veri yoludur. |
|
15 |
NC |
|
Bağlantı yok |
|
16 |
NC |
|
Bağlantı yok |
Mekanik Veriler
|
Öğe |
Boyut |
Birim |
|
Karakter Sayısı |
16 Karakter x 2 Satır |
－ |
|
Modül boyutu |
84.0 x 44.0 x 9.67 |
mm |
|
Alanı görüntüle |
58.22 x 13.52 |
mm |
|
Aktif alan |
56.22 x 11.52 |
mm |
|
Nokta boyutu |
0.57 x 0.67 |
mm |
|
Nokta aralığı |
0.60 x 0.70 |
mm |
|
Karakter boyutu |
2.97 x 5.57 |
mm |
|
Karakter aralığı |
3.55 x 5.95 |
mm |
|
Panel tipi |
OLED, Tek Renkli |
|
|
Görev |
1/16 |
|
|
entegre devre |
SSD1311 |
|
|
Arayüz |
h00 2c 8080% 2c SPI% 2c I2C |
|
|
Boyut |
2,26 inç |
|
Mutlak Maksimum Derecelendirmeler
|
Öğe |
Sembol |
Min. |
Maksimum |
Birim |
|
Giriş Gerilimi |
VI |
-0.3 |
VDD (Türkçe) |
V |
|
Mantık İçin Besleme Gerilimi |
VDD-VSS |
-0.3 |
6.0 |
V |
|
Çalışma Sıcaklığı |
TEPE |
-40 |
+80 |
derece |
|
Depolama Sıcaklığı |
TST |
-40 |
+85 |
derece |
Elektronik Özellikler
|
Öğe |
Sembol |
Durum |
Min. |
Tip |
Maksimum |
Birim |
|
Mantık İçin Besleme Gerilimi |
VDD (Türkçe) |
－ |
4.8 |
5.0 |
5.3 |
V |
|
Yüksek Voltaj Girişi. |
VIH |
－ |
0.8xVDD |
－ |
－ |
V |
|
Düşük Voltaj Girişi. |
VIL (Türkçe) |
－ |
－ |
－ |
0.2xVDD |
V |
|
Çıkış Yüksek Voltajı. |
VOH |
GİB=-0.5mA |
0.9xVDD |
－ |
－ |
V |
|
Çıkış Düşük Voltaj. |
SES |
GİL=0.5mA |
－ |
－ |
0.1xVDD |
V |
|
%50 Kontrol Kartı Çalışma Akımı |
ID |
VDD{{0}.0V |
43 |
50 |
52 |
mA |
En Çok Satan COG Modülümüz
128*64 Küçük Boyutlu Grafik COG LCD Ekran
Ürününüzü 128*64 çözünürlüklü 128*64 LCD'mizle yükseltin! Bu 1,3 inç LCD ekran, anahtarlama cihazları olarak amorf ince film transistör kullanan, aktarıcı tipte monokrom pasif matris sıvı kristal ekrandır (LCD).
Mavi Üzerine Beyaz 128x64 Noktalı LCD Ekran
Bu mavi arka plan üzerine beyaz 128x64 piksel COG grafik LCD ekran modülü, entegre bir Sitronix ST7567 denetleyiciye sahiptir. Grafik LCD, ekranı çalıştırmak için çok düşük bir güce sahiptir.
320*240 Monokrom Lcd Ekran STN Mavi Ekran
320*240 monokrom LCD ekran, yüksek kaliteli, güvenilir ve uygun maliyetli ekran teknolojisi gerektiren her türlü proje veya uygulama için mükemmel bir seçimdir. STN mavi ekranıyla bu LCD ekran, okunması ve anlaşılması kolay, canlı ve net görüntüler sunar.

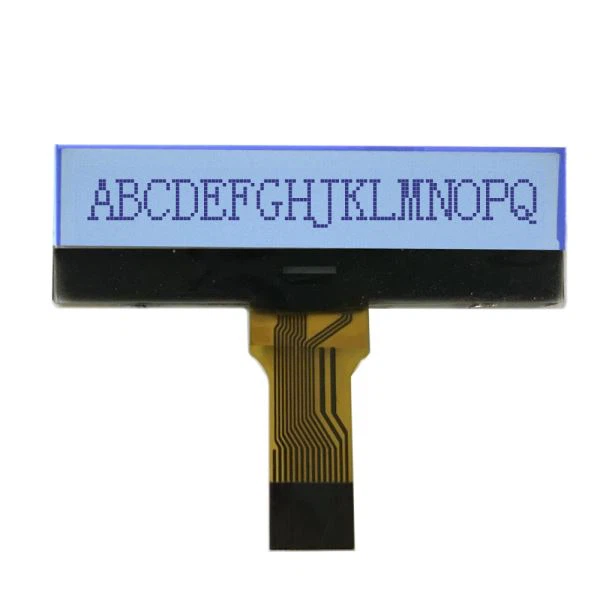

132x32 Grafik LCD FPC Bağlantısı
ENH-DG132032-14, boyut boyutu 52.0x21.0mm ve görüntüleme alanı 47.0x11 olan 132x32 piksel grafik lcd ekrandır. 70mm, ST7567A kontrolörlü, SPI arayüzü, 4 adet beyaz led aydınlatmalı.
Firmamızın Sunabileceği Daha Fazla Ürün Var, Lütfen Web Sitesindeki Ürün Kategorilerine Göz Atın, Herhangi Bir İhtiyacınız Varsa Lütfen Bize Ulaşın.
COG Modülünün Özellikleri
İnce Profil
COG modülleri ince ve hafif yapılarıyla bilinir. Bu özellik, ağırlığın ve kalınlığın azaltılmasının kullanıcı konforunu ve cihaz estetiğini artırabildiği taşınabilir cihazlar için özellikle avantajlıdır.
Yüksek Çözünürlük ve Netlik
Bu modüller genellikle yüksek çözünürlükleri destekleyerek canlı ve net görseller sunar. Sürücü IC'nin doğrudan entegrasyonu, ekran üzerinde hassas kontrole katkıda bulunarak üstün görüntü kalitesi sağlar.
Çok Yönlü Boyutlar ve Yapılandırmalar
COG modülleri, giyilebilir cihazlar için küçük monokrom ekranlardan, taşınabilir cihazlar için daha büyük renkli ekranlara kadar çeşitli boyutlarda ve konfigürasyonlarda mevcuttur. Bu çok yönlülük, çok çeşitli uygulamalarda kullanılmalarına olanak tanır.
Enerji Verimliliği
COG modüllerinin verimli tasarımı genellikle daha düşük güç tüketimine yol açar. Bu, pil ömrünün uzatılmasının önemli bir sorun olduğu pille çalışan cihazlar için çok önemlidir.
COG Modülü Uygulamaları
Cihaz
Ses/video
Otomotiv/ulaşım
Bilgisayarlar/ekipman
Tüketici
Kontroller/HVAC/güvenlik
Elde taşınan
Askeri
POS/perakende/otomat
Terazi
Telekom/iletişim
Test ve ölçüm
Lütfen bize ilk çizim kağıdınızı, numunelerinizi veya fotoğraflarınızı gönderin; Bu bilgilere sahip değilseniz, lütfen fikrinizi bana bildirin.
Daha sonra size çözüm sunuyoruz ve fiyatı tahmin ediyoruz. (Boyut özel ücretleri etkilemez ancak birim fiyatı etkiler.)
Teknik verileri görüşün ve kesin fiyat teklifi verelim.
Özel ücretleri siz ayarlarsınız.
Mühendisimiz COG Modülü çizimini onayınız için 1-3 gün içinde tasarlar.
Yeni numuneler 15-20 gün içinde tamamlanacak.
Numunelerin onaylanmasından sonra seri üretime sıcak bir şekilde hoş geldiniz.
